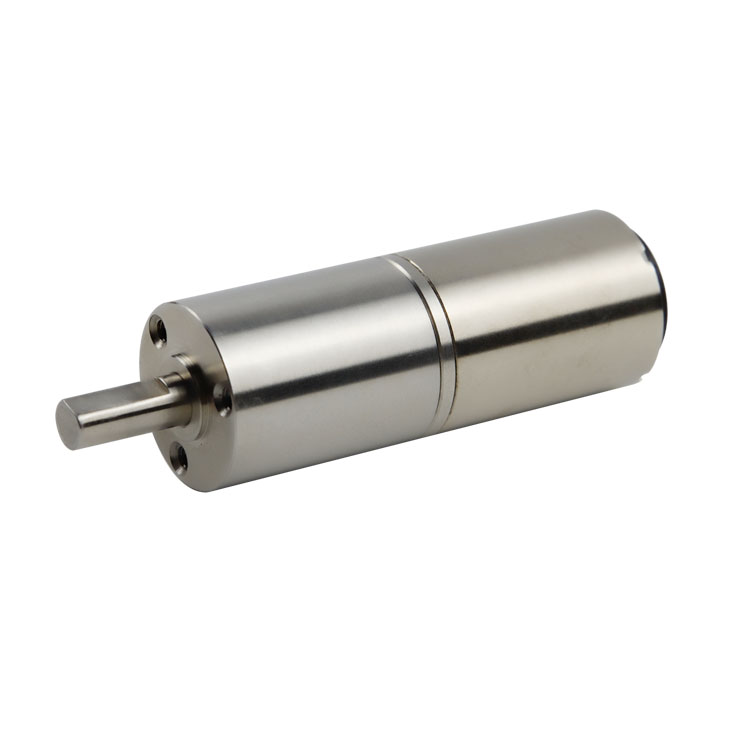

22mm行星齿轮减速电机

直径：22mm；长度：46~80mm；电压：6v、6.8v、24v；减速比：5~3968；齿轮箱：行星金属、粉末冶金、塑胶减速箱 。

应用领域：医疗器械、精密仪器、工业设备等领域。

可定制选项: 规格，导线长度，轴长，性能，齿轮箱，

单价: 根据客户数量、方案要求报价

资料索取
定制评估
咨询报价
参数信息 外形图 曲线图 下载
名称 单位 2232N5M2B08-63-6.0 2232N9M02-60-6.8 2232N9M01-100-24.0
电压 V 6.0 6.8 24.0
端电阻 Ω 2.9 3 17.2
空载转速 rpm 6300 6000 10000
空载电流 mA 0.02 0.015 0.008
堵转转矩 mNm 18.5 24.2 31.7
堵转电流 mA 2.07 2.27 1.4
额定转矩 mNm 4 5 7
额定转速 rpm 4940 4760 7790
额定电流 mA 0.46 0.48 0.32
最大输出功率 W 3 3.8 8.3
最大效率 % 81 84 86
反电势常数 mV/rpm 0.9 1.1 2.4
转矩常数 mNm/A 9 10.8 22.8
转速/转矩斜率 rpm/mNm 300 200 300
转子惯量 gcm2 4.4 4.4 4.4
重量 g 55 55 55
  减速箱
级数 1 2 3 4 5 6
减速比 5 18~25 66~136 246~735 1475~3968 　
最大额定转矩 mNm 100 300 400 500 600 　
 瞬间允许转矩 mNm 300 900 1200 1500 1800 　

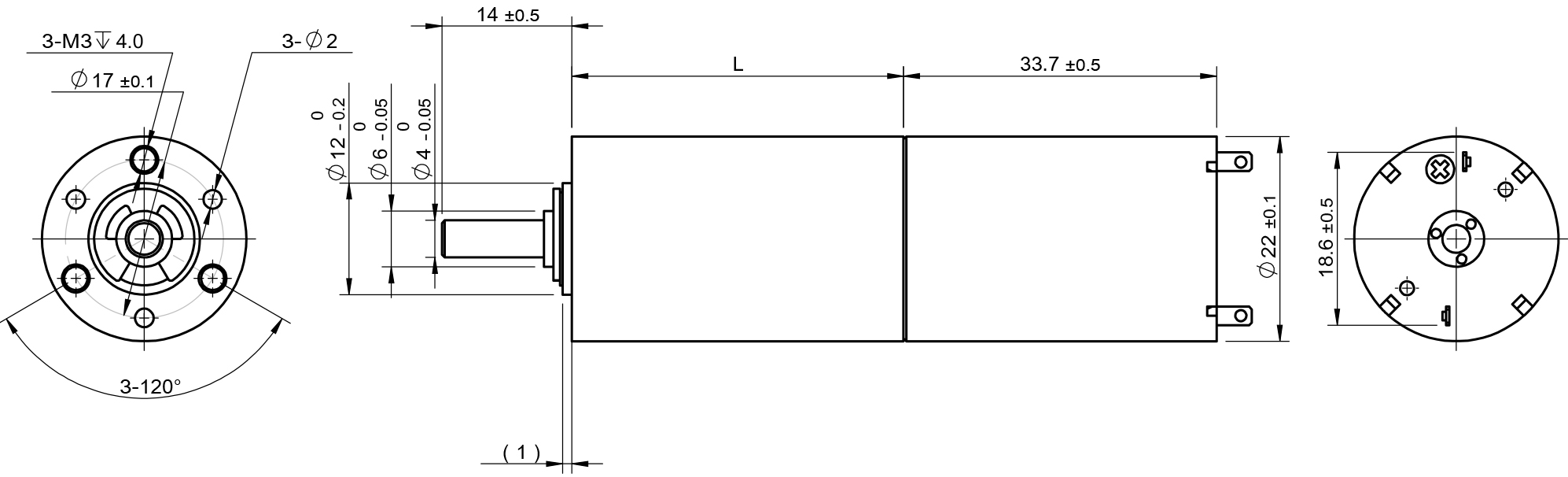

齿轮箱长度（L） mm 23.3 29.5 35.7 41.9 48.1 　
机壳材料 金属/Metal
齿轮工艺 粉末冶金/Powder metallurgy
