BF3211N2B
扁平无刷电机

BF3211N2B

应用领域：医疗设备、精密仪器等领域。

可定制选项: 规格，导线长度，轴长，性能，轴承，齿轮箱，编码器，驱动器

单价: 根据客户数量、方案要求报价

6.0v扁平无刷电机

直径：32mm；长度：11.2mm；电压：6.0v； 最大输出功率：7.6W；

转速：707rpm ； 换向结构：sensorless。

资料索取
定制评估
咨询报价

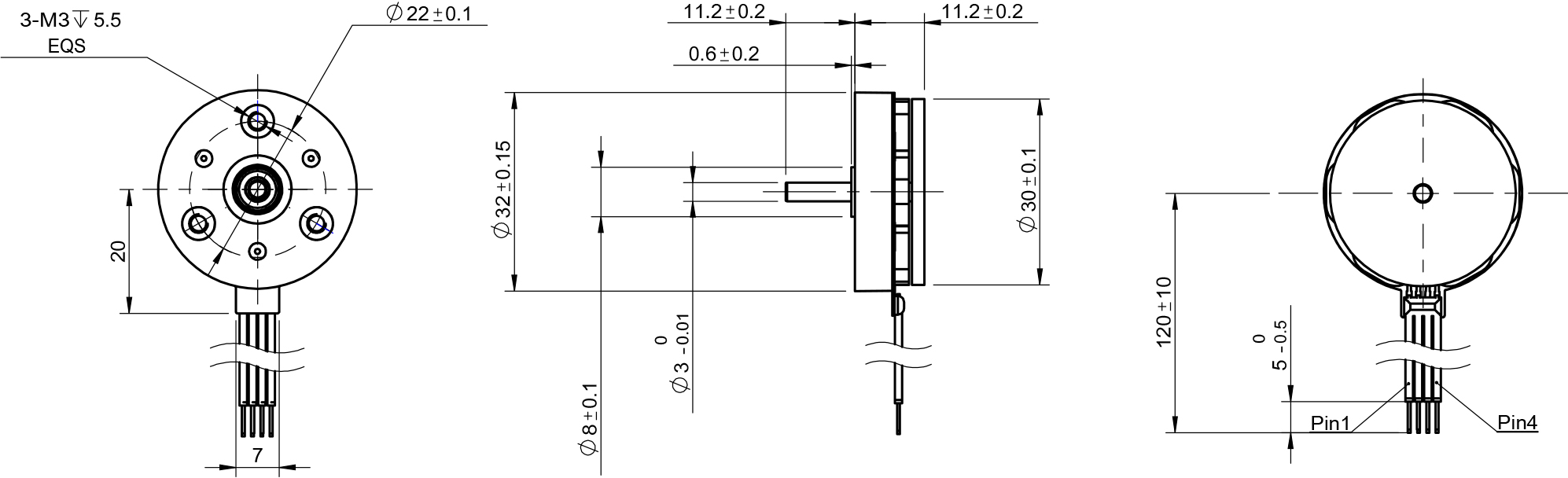

参数信息 外形图 曲线图 下载
名称 单位 03-145-6.0 02-145-12.0 04-145-24.0
电压 V 6.0  12.0  24.0
端电阻 Ω 1 4.2 16.8
空载转速 rpm 14300 14500 14500
空载电流 mA 300 150 75
堵转转矩 mNm 20.3 20.2 20.3
堵转电流 mA 5680 2850 1430
额定转矩 mNm 7.8  7.8  7.8
额定转速 rpm 6180 6300 6300
额定电流 mA 2435 1220 610
最大输出功率 W 7.6 7.7 7.7
最大效率 % 59 59 59
反电势常数 mV/rpm 0.4 0.78 1.5
转矩常数 mNm/A 3.7 7.4 14.9
KV值 rpm/V 2390 1208 604
转速/转矩斜率 rpm/mNm 707 715 715
转子惯量 gcm2 12.3 12.3 12.3
 重量 g 28 28 28
BF3211N2B

名称 单位 03-145-6.0
 热阻(机壳-环境) K/W 21
热阻(线圈-机壳) K/W 11.2
热时常数(电机) s 240
热时常数(线圈) s 10
工作温度范围 °C -20～+85
绕组耐温等级 °C 130
轴向间隙 mm 0.02~0.15
径向间隙 mm 0.014
动态轴向载荷 N 2
 静态轴向载荷 N 60
径向载荷（距安装面3mm) N 2
极对数 1
含油轴承 2
 换向结构 5
防护等级 IP40
