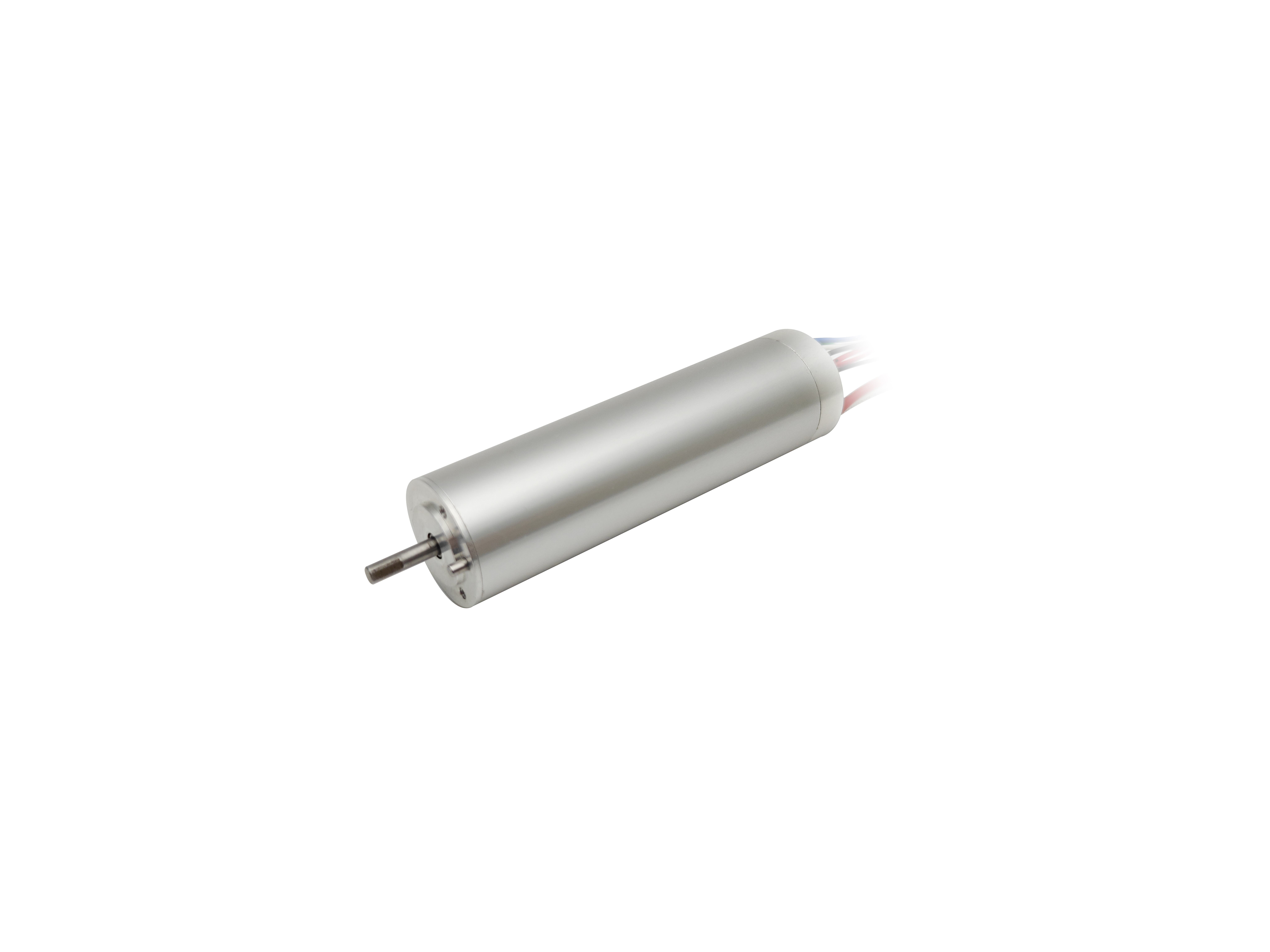

22mm空心杯无刷伺服电机

直径：22mm ；电压：24v、36v、48v；减速箱：金属行星齿轮 ； 编码器：磁编码器;生产厂家：深圳微电机厂 ；品牌：Constar

应用领域: 医疗器械、机器人、自动化设备等领域。

可定制选项: 规格，导线长度，轴长，性能，齿轮箱，编码器，驱动器

单价: 根据客户数量、方案要求报价

资料索取
定制评估
咨询报价

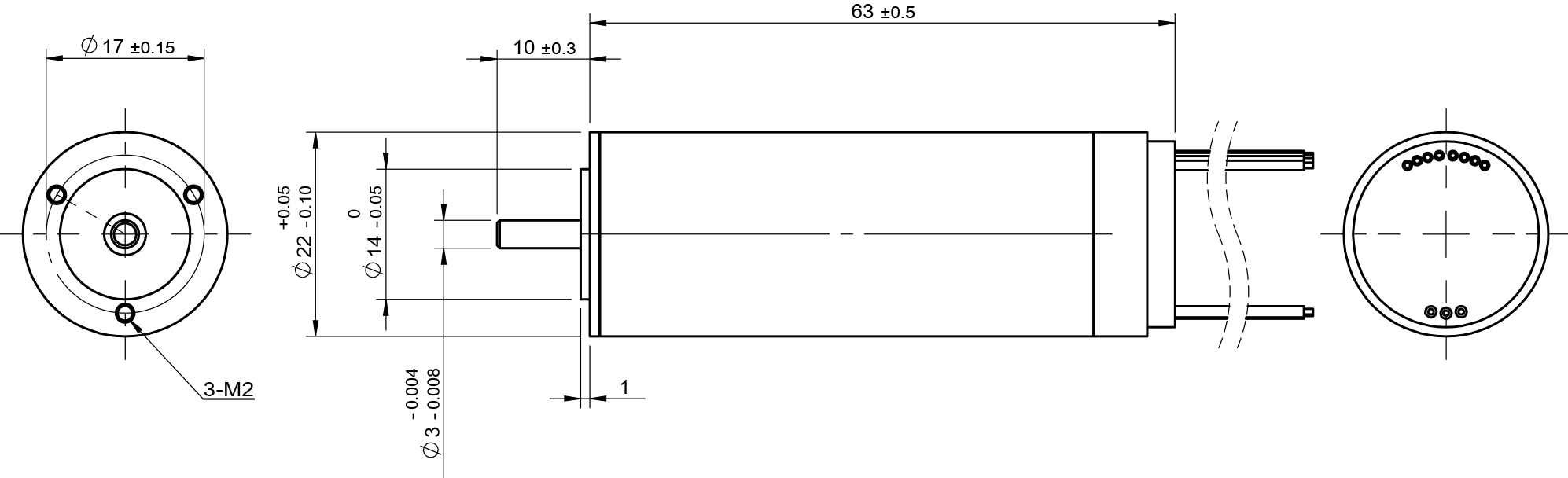

参数信息 外形图 曲线图 下载
名称 单位 01-500-24.0 02-500-36.0 03-500-48.0
电压 V 24.0 36.0 48.0
端电阻 Ω 0.19 0.43 0.76
空载转速 rpm 50000 50000 50000
空载电流 mA 0.4 0.26 0.21
堵转转矩 mNm 575 572 575
堵转电流 mA 126.32 83.72 42.48
额定转矩 mNm 14 14 14
额定转速 rpm 48750 48750 48750
额定电流 mA 3.55 2.35 1.78
反电势常数 mV/rpm 0.478 0.718 0.957
转矩常数 mNm/A 4.569 6.854 9.137
编码器 　 　 　 　
通道数 2 3 　
分辨率 16,32,64,256,512.1024 16,32,64,256,512.1024 　
工作电压 5.0 （5.0） 5.0 （5.0） 　
最大转速 100000 100000 　
相移 90±45 90±45 　 　 　
信号输出 TTL TTL 　 　 　
