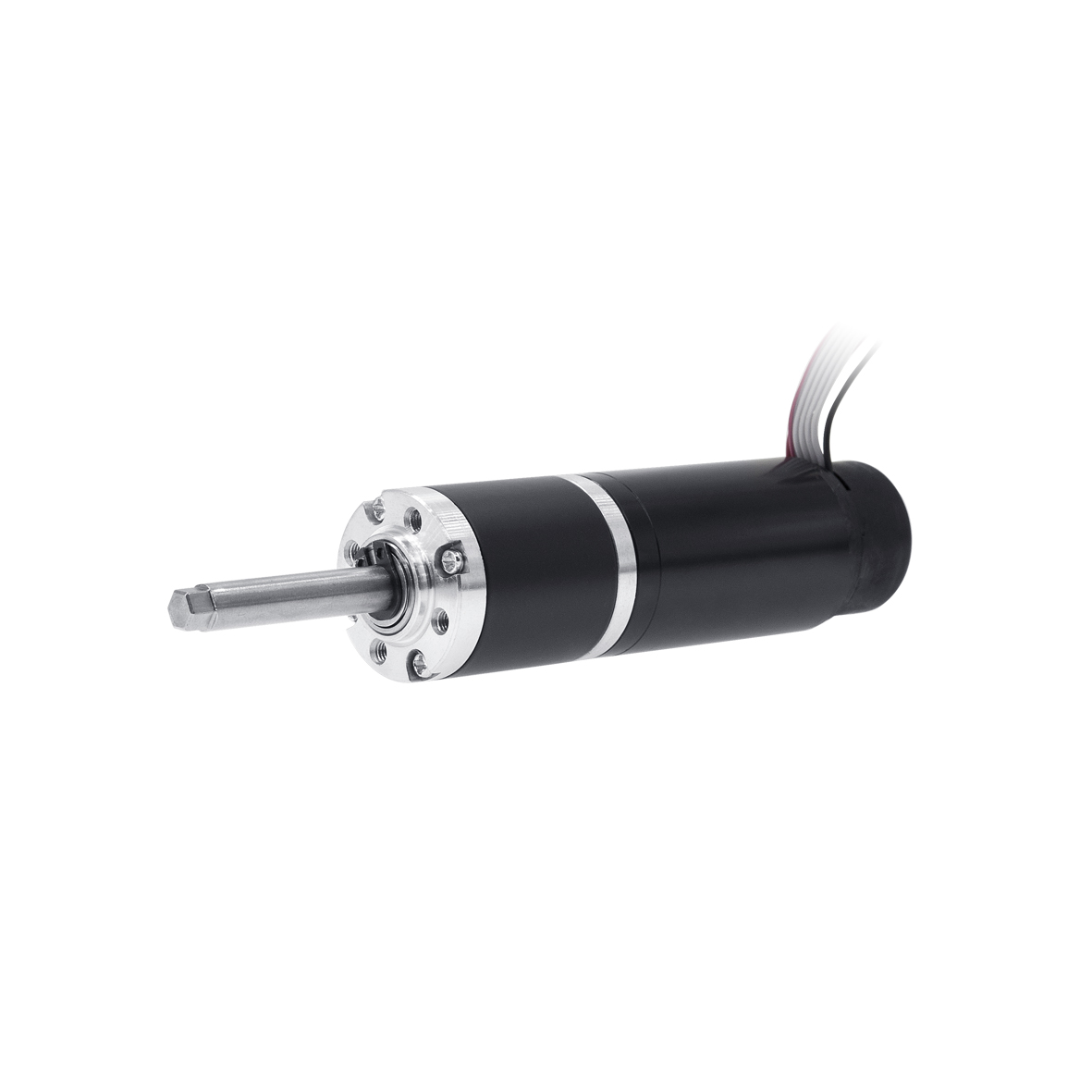

30mm空心杯伺服电机

直径：30mm  长度：98-117mm  电压：18v、24v；减速箱：金属行星齿轮  编码器：磁编码器;生产厂家：深圳微电机厂  品牌：Constar

应用领域: 医疗器械、机器人、自动化设备等领域。

可定制选项: 规格，导线长度，轴长，性能，齿轮箱，编码器，驱动器

单价: 根据客户数量、方案要求报价

资料索取
定制评估
咨询报价

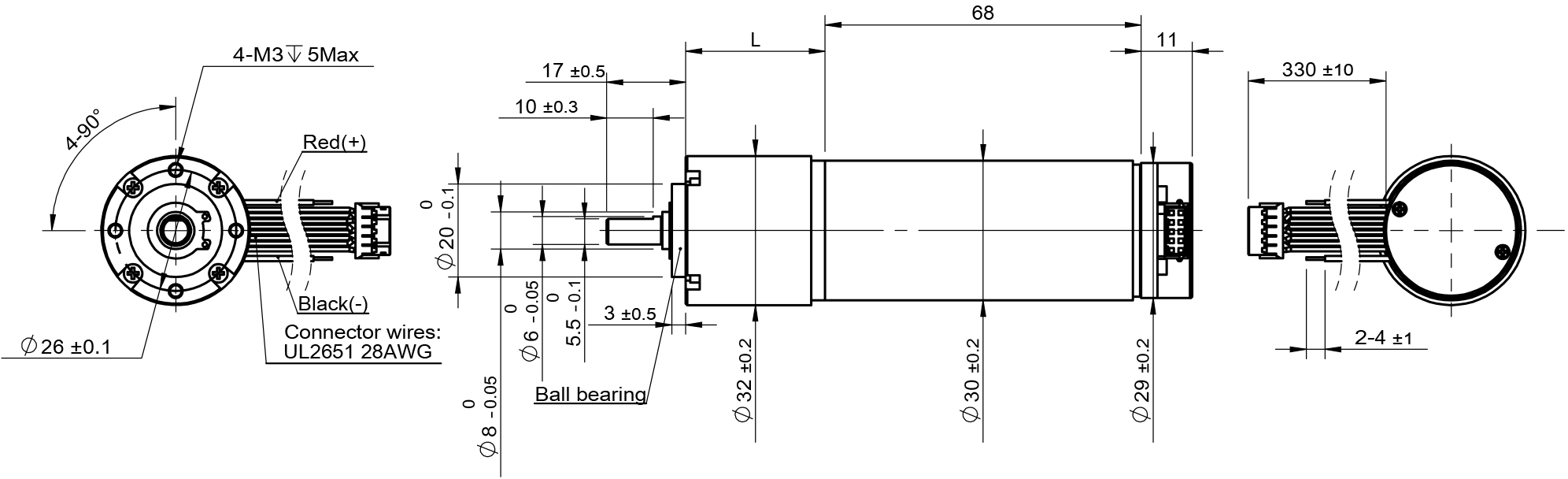

参数信息 外形图 曲线图 下载
名称 单位 3068N9C2B06-88-18.0 3068N9C2B09-100-24.0 3068N9C2B10-100-24.0
电压 V 18.0 24.0 24.0
端电阻 Ω 0.5 0.8 1.6
空载转速 rpm 8800 11000 10000
空载电流 mA 220 105 100
堵转转矩 mNm 343.2 338.9 256.5
堵转电流 mA 18000 15000 11500
额定转矩 mNm 20.0 61.5 94.8
额定转速 rpm 8200 8200 6300
额定电流 mA 1300 2800 4300
反电势常数 mV/rpm 2.02 2.38 2.38
转矩常数 mNm/A 19.29 22.78 22.68
  减速箱
级数 1 2 3 4
减速比 3.7,4.3,5.2,6.7 13.7,16,19,27,35 45,51,79,100,115,139,169,190 253,352,516,721,2076 　 　
最大额定转矩 750 4000 7000 8000 　 　
 瞬间允许转矩 1100 6000 10500 12000 　 　
齿轮箱长度（L） 30 39.5 49 58.5 　 　
机壳材料 金属/Metal
齿轮工艺 金属加工/Metal CNC
编码器 　 　 　 　
通道数 　 2 3 　
分辨率 cpt 16,32,64,128,256,512,1024 16,32,64,128,256,512,1024 　
工作电压 V 5.0 （5.0） 5.0 （5.0） 　
最大转速 rpm 30000 30000 　
相移 °e 90±60 90±60 　 　
信号输出 　 TTL TTL 　 　
直径 mm 29 29 　 　
 长度 mm 11 11 　 　
